变压坡度指示控制器结构与原理

    BWY-803A(TH)变压坡度指示控制器主要由弹性元件、毛细管和温包组成,在这三部分组成的密闭系统内充满了感温液体,当被测温度变化时,由于液体的“热胀冷缩”效应,温包内的感温液体的体积也随之线性变化,这一体积变化量通过毛细管长传递至表内的弹性元件,使之发生相应位移,该位移量经机构放大后便可指示被测温度,并且触发微动开关,输出电信号以驱动冷却系统,达到控制变压坡升的目的.

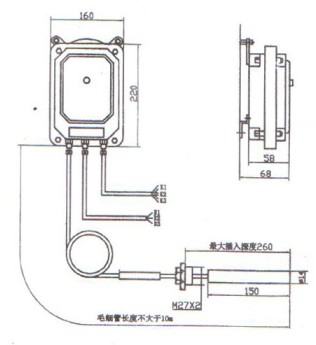

变压坡度指示控制器外形图
    应大型电力变压器的要求,为保证8000kVA以上的电力变压器安全运行,BWY(WTYK)-803/2A(TH)变压坡度指示控制器在原有的基础上采用复合温度传感技术,能同时输出pt100铂电阻信号,此信号可将温度远传至数百米外的控制室内,通过XMT数显仪表,同步显示变压器油温,也可通过数显仪表,将pt100铂电阻信号转化成与计算机联网的标准信号(0V~5V、1V~5V、0mA~10 mA、4mA~20 mA等)输出。
   BWY(WTYK) -803/2AG(TH)结构与功能同BWY(WTYK) -803/2A(TH),采用外置接线盒,具有接线方便的优点。
