孔板流量计结构体及特点

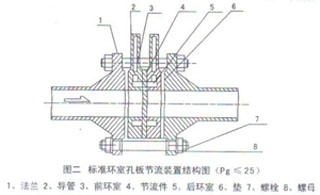

环室取压标准孔板
    属标准孔板,由于实现了环室取压,提高了测量精度,缩短了安装时所需小直线管段长度,可在各部门普遍应用。

角接单独钻孔取压标准孔板
    属标准孔板。当管径在400毫米以上时,多采用此种形式。取压方式为法兰单独钻孔取压、圆形均压环取压或方形均压环取压。孔板形式可为带柄孔板或非标准的圆缺孔板等。

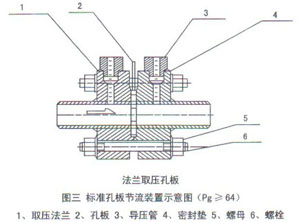

法兰取压标准孔板
    属标准孔板。它不论管道直径大小,其上、下游取压孔中心均位于距孔板两侧端面各1时(25.4mm)处,炼油系统普遍采用此种形式。

径距取压标准孔板
    属标准孔板。取压方式为管道取压。上游取压孔中心位于孔板前面一倍管道内径处。下游取压孔中心位于距离孔板后端为管道内径一半的地方。
小口径孔板
    属非标准孔板。用于测量10毫米至50毫米管径内流体测量。
双重孔板
    是由相互按一定距离安装在直管道中的两块标准孔板组成。依流速方向而言,前面的孔板称为辅孔板,后面的孔板称为主孔板,辅孔板的截面比m1大于主孔板的截面比m。两块孔板构成了类似带液壁的喷咀。它用于低雷诺数流体或高粘度流体的流量测量。
圆缺孔板
    属非标准孔板,适用于脏污的、或有气泡析出的、或含有固体微粒的流体流量的测量,其测量精度较低。
锥形入口孔板
    属非标准孔板。圆形锥与中心线夹角呈45°,这种锥形入口孔板能适用于雷诺数很低的场合,但管道尺寸不得小于25毫米。
