 您现在的位置 > 首页 > 行业新闻 > 防爆型电磁流量计测量原理


防爆型电磁流量计测量原理

    防爆型电磁流量计广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制;适用于导电液体的总量计量。
    防爆型电磁流量计的工作原理是基于法拉第电磁感应定律 。该流量计测量原理与电磁流量计一样在测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压(工作原理如下图所示)。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离。

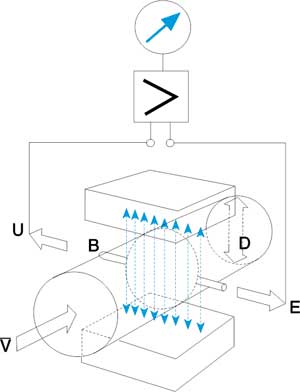

防爆型电磁流量计工作原理图

B-磁通密度;D-测量管内径;V-流量信号(电动势);U-液体平均轴向流速
    市场上的防爆型电磁流量计的功能差别较大,简单的就只是测量单向流量,只输出模拟信号带动后位仪器|仪表;多功能仪表有测双向流、量程切换、上下限流量报警、空管和电源|稳压器切断报警、小信号切除、流量显示和总量计算、自动核对和故障自诊断、与上位机通信和运动组态等。有些型号仪表的串行数字通信功能可选多种通信接口和专用芯片(ASIC),以连接HART协议系统、PROFTBUS、Modbus、FF现场总线等。
