电磁流量计传感器选型标准

    电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。电磁流量计广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制;适用于导电液体的总量计量。
    电磁流量计传感器的选型主要考虑因素有:传感器的种类、口径、压力、电极材料、内衬材料、防护等级、尺寸大小、连接法兰等。
    ①口径的选择:如果是新建的项目或设计,在选择口径时,应遵循的原则就是:保证正常流速在0.3m/s---10m/s范围内即可,优选择是正常流量在下面的《口径、流速、流量的关系表》的斜体红色数值范围内。当然,新工程刚上马,系统流速处于较低状态,随着系统的正常运行,流速会处于较高状态,这时只要更改现场仪表的量程就能适应,不需要更换仪表。如果现场流速过低,而且现场条件允许的话,可以通过在传感器的前后加装变径管,以满足要求,加装变径管应注意以下问题:

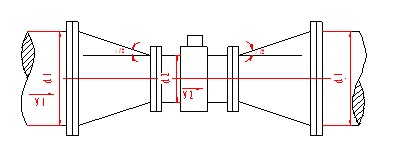

第一,为了加装变径管后不过多影响流速场的分布,不影响仪表的测量精度,能把变径管视为直管段的一部分,要求变径管的中心锥角α不大于15°,越小越好,如下图:
电磁流量计变径示意图

第二,加装变径管后会产生一定的压力损失,压力损失为
ΔP=ρ/200ξ1 V22+ξ2 V22+ξ3 V12)
ΔP---损失的压力,单位MPa
ρ---被测介质密度,单位Kg/m3
ξ1 、ξ3---分别是渐缩管、渐扩管的系数,该值与雷诺数有关,例如:
α=8°时,ξ1、ξ3的值:

d1/d2

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

2.0

ξ1

0.018

0.023

0.0255

0.028

0.03

0.0308

0.0315

0.0323

0.0332

ξ2

0.01

0.02

0.07

0.15

0.26

0.43

0.64

0.9

1.25

ξ2 =0.02 传感器管系数
V1、V2--- 分别是变径管前方系统管道流速、传感器管道流速,单位m/s
