多孔孔板流量计是一个对称的多孔圆盘,是在标准孔板基础上发展起来的非标准节流装置.2006年该流量计被引入中国市场，开始应用于天然气、化工、炼油等工业领域.从相关文献[-3]可以看出该流量计具有比标准孔板更为出色的计量性能,如测量精度高、量程范围宽、压力损失小、前后直管段要求低等优点.多孔孔板流量计结构参数多,如节流孔的大小、个数及排列方式等,优化结构参数是提高多孔孔板流量计性能的前提条件.实现这一研究有实流实验和数值模拟2种方法.数值模拟方法是研究流量传感器特性的有效手段之--,既可降低成本,又可提高效率.目前,关于对多孔孔板流量计流场仿真方法的研究国内外尚鲜见文献报道.
因此,在对多孔孔板流量计的研究过程中引入该方法，一-方面可以加速研究进程，另一方面通过选择合适的计算模型提高多孔孔板流量计流场计算的正确率.
1湍流模型的选择
由于目前尚无对流场具有普适性的湍流模型，科研人员只能根据流场概况选择相对合理的湍流模型.在近几年的研究中，k-湍流模型被广泛应用，上述研究取得较好的效果，这说明双方程形式的k-0模型在计算近壁区流场、含有尾涡及剪切层等流场具有较好的计算效果.

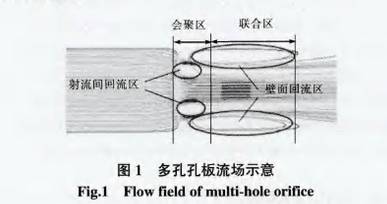

由于多孔孔板孔分布具有分散性，流体经过多孔孔板后在管道中形成受限性多股射流.射流自孔口出射后与周围静止流体间形成速度不连续的间断面，速度间断面是不稳定的，必定会产生波动，并发展成漩涡，从而引起紊动.这样就把原来周围处于静止状态的流体卷吸到射流中，形成射流的卷吸现象7.根据文献[7]中的双股射流理论，流体经过多孔孔板后多股射流间形成会聚区，最终合而为一进人联合区.由于卷吸现象的存在，会聚区内形成射流间回流区，各股射流与壁面之间产生近壁面回流区，在壁面回流区和射流间回流区中有大量的漩涡存在，流场如图1所示.
由于射流与周围静止流体的卷吸与掺混，相应地产生了对射流的阻力，使射流边缘部分流速降低，难以保持原来的初始流速.射流与周围流体的掺混自边缘部分向中心发展，经过一-定的距离发展到射流中心，自此以后射流的全断面上都发展成湍流.由孔口!边界开始向内外扩展的掺混区即为剪切层，因此，流体经过多孔孔板形成的多股射流流场中存在较多的剪切层.综上所述，多孔孔板流量计的流场情况较为复杂，这就要求湍流计算模型对含有大量漩涡及剪切层的流场具有较好的计算效果;由于多孔孔板流量计采用壁面取压方式，该取压方式要求湍流计算模型对近壁区域有较好的计算效果.
基于上述两方面原因，采用双方程形式的Standardk-?模型、SSTk-模型以及Standardk-c+SSTk-组合形式分别对10块100mm口径、β=0.6的多孔孔板进行了数值模拟与实流实验，流速范围为0.5~7.5m/s.本文选择了其中3块具有代表性的多孔孔板对结果进行说明.
2湍流模型

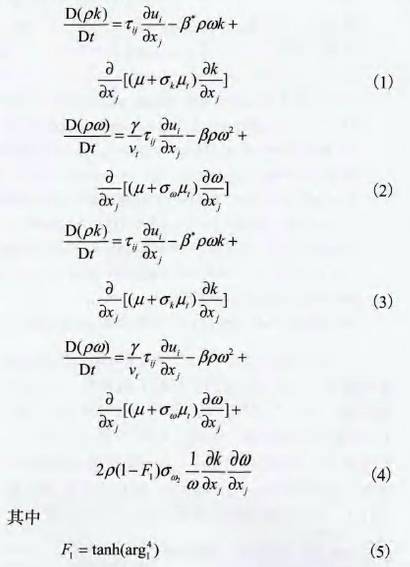

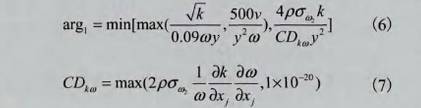

Standardk-模型是一个通用双方程湍流模型18-9],其中一个变量是湍动能k，另一个变量为耗散率.Standardk-?模型是基于Wilcoxk-模型，该模型对近壁区域的流动、尾流、射流、剪切层及低雷诺数流动有较好的预测效果.SSTk-0模型是由Menter提出的双方程湍流模型，该模型不但集成了Standardk-模型特点与Standardk-模型对高雷诺数流动具有较好计算效果的优点，而且增加了横向扩散导数项，在湍流黏度定义中考虑了湍流剪切应力的传输过程.其模型为
3建模网格剖分
3.1多孔孔板流量计的几何结构

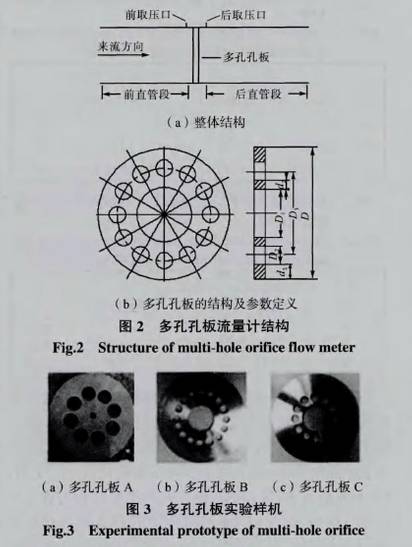

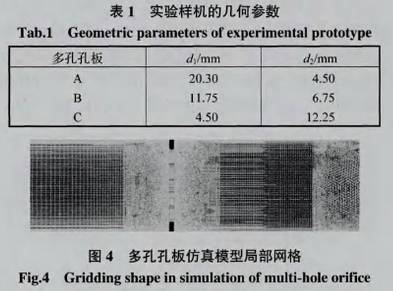

图2为多孔孔板流量计结构，其中图2(a)为流量计的整体结构，图2(b)为多孔孔板的结构及参数定义.图2(b)中D为多孔孔板流量计的管径;D1为中心节流孔直径;D2为环状排列孔直径;D3为环状排列孔的中心圆直径;多孔孔板中心节流孔与环形排列孔之间的距离为d,环形排列孔与管壁之间的距离为d2.图3为多孔孔板实验样机,dh、dh的大小决定了射流间回流区及壁面回流区的尺寸，因此表1中给出了各样机的d1、d2的具体数值.
3.2网格剖分
按照流量计的实际尺寸在GAMBIT中建立三维计算模型，前直管段长度设置为10倍管径，后直管段长度设置为30倍管径.为了正确获得多孔孔板附近的流场变化情况，多孔孔板附近采用sizefunction函数进行加密处理，特别在多孔孔板的下游，加密区域更大，而在远离多孔孔板的上下游直管段区域的网格逐渐变得稀疏，最密处网格尺寸与两侧稀疏处的比为1:5.网格质量为EquiSizeSkew值为0.75,EquiAngleSkew值为0.80，AspectRatio值为1.0:
3.4.图4为多孔孔板B仿真模型局部网格.
4计算结果分析
衡量湍流模型对节流式流量计数值计算效果优劣标准如下.
(1)在同样的流量范围内，比较数值计算得出的流出系数C与实流实验结果是否具有一致性;
(2)通过对不同物理量的流场分析，判断计算结果是否与相应流体力学理论-致.
4.1流出系数C的计算结果与分析
节流式流量计测量不可压缩流体的体积流量计算公式为
式中:qv为体积流量，m/s;Ap为上下游取压点测得的差压值，Pa,在仿真实验中，来自流场数值计算结束后压力场数据的提取，在实流实验中则直接来自差压变送器的读数;ρ为流体的密度,kg/m3;β与d分别是多孔孔板的等效直径比和节流孔的等效直径，在实验中均为确定的几何参数;C为节流式流量计的流出系数，该参数是从仿真计算或者是实流实验中得出，因此节流式流量计的流出系数C是评价节流式仪表性能的最重要参数.
为了便于书写，Standardk-、SSTk-、Standardk-+SSTk-?分别采用如下缩写形式:

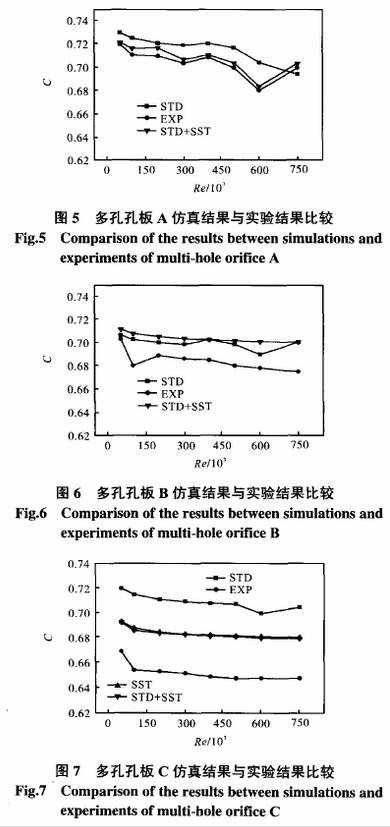

STD、SST,STD+SST.图5~图7是STD模型、SST模型及STD+SsT组合形式在同一雷诺数范围内对不同结构的多孔孔板流量计计算得出的流出系数C.值和实流实验值(EXP)的比较.每个湍流模型的8个仿真实验点对应人口流速分别为0.5m/s.1.0m/s、2.0m/s、3.0m/s、4.0m/s、5.0m/s、6.0m/s和7.5m/s.
在数值计算过程中，对于多孔孔板A、B,SST模型在计算过程中发散.从图5~图7可以看出,在这3种数值计算方式中，SST模型或STD+SST模式计算得到的流出系数C在变化趋势与实流实验结果吻合得最好;STD模型计算得到的流出系数C的变化趋势与实流实验之间有轻微的差异,但总体趋势--致.

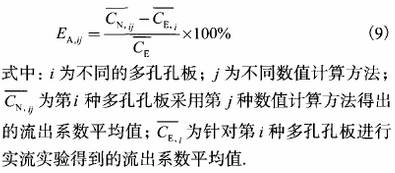

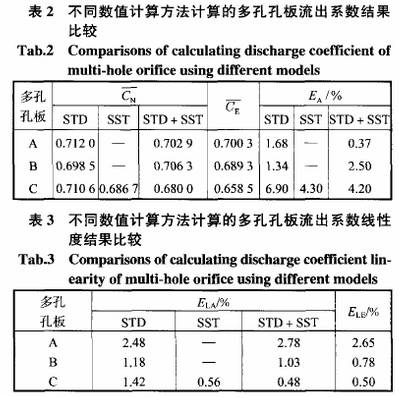

表2和表3中定量地给出了采用各数值计算方法得出的计算结果.表2中定量地给出了采用各数值计算方法得到的流出系数平均值、实流实验得出的流出系数平均值及其平均值相对误差,该误差定义为
表3中定量地给出了采用各数值计算方法得到流出系数线性度ELA以及实流实验得出的流出系数线性度ELE,计算流出系数线性度的表达式为
式中:Cmaxs为所有流量点中流出系数最大值;Cmin为所有流量点中流出系数最小值.
从表2中可以看出,对于多孔孔板C,3种计算模式均收敛,STD模型计算结果的相对误差为6.90%,SST模型与STD+SST模式计算结果的相对误差较小，分别为4.30%与4.20%.对于多孔孔板A与B,STD模型与STD+SST模式计算结果的相对误差均较小,其中STD+SST模式对多孔孔板计算结果的相对误差随着d2值的减小而减小从表3中可以看出，利用STD+SST模式计算多孔孔板可以较好地反映出不同形式多孔孔板的流出系数线性度.
4.2不同物理量流场分析

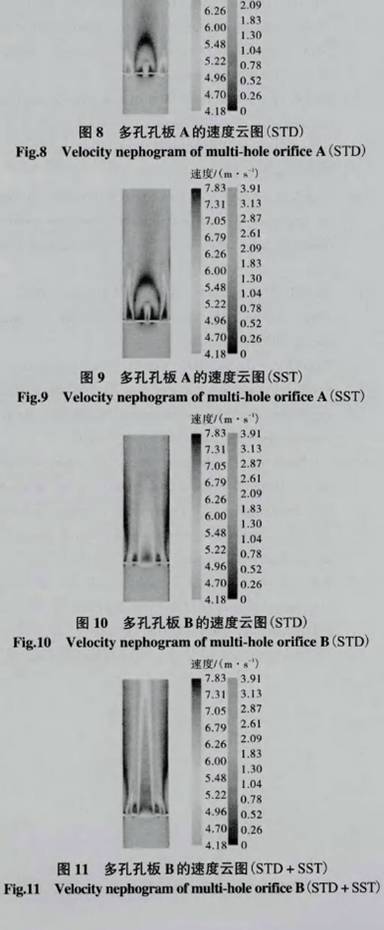

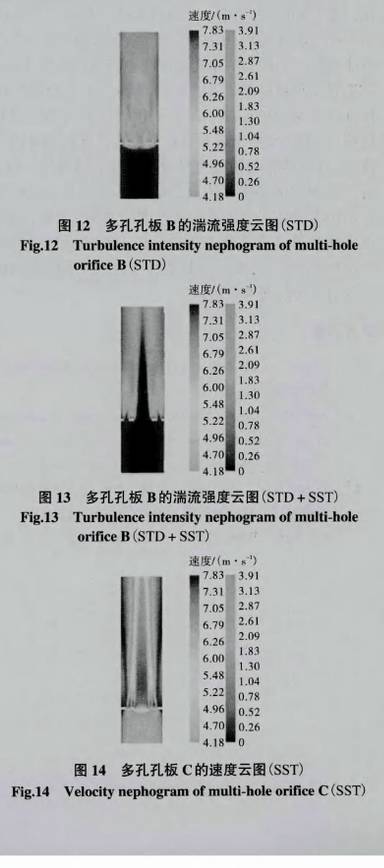

(1)从上述分析可知,分别用STD湍流模型和STD+SST组合模式计算多孔孔板A、B得出的流出系数计算结果与实流实验结果相对误差均较小，但是速度场和湍流强度场却有很大差别，如图8~图13所示.Standardk-?湍流模型对高雷诺数湍流及具有自由剪切层的湍流具有很好的计算效果，SST模型中集成了Standardk-湍流模型的这一优点，所以利用STD+SST模式仿真多孔孔板A得到的下游速度流场具有明显的会聚趋势，符合文献[4]中的双股理论，而利用STD仿真多孔孔板A得到的下游射流没有明显会聚趋势.多孔孔板B的速度场云图虽然符合射流理论，但是利用STD+SST模式计算的湍流强度场中湍流强度最大的位置在射流的剪切层中，与文献[10]结论-致.因此可以看出SST湍流模型比STD湍流模型更适合计算受限性多股射流相互作用的流场.
(2)从图9、图11和图14中可以看出，相对于多孔孔板C,多孔孔板A、B的射流间回流区域较大，壁面回流区域较小.直接使用SST模型计算射流间回流区域较大多孔孔板时的收敛比较困难，而STD+SST组合模式不但克服了上述缺点并且计算效果较好.
(3)如前文所述，SST模型在近壁区以外及剪切层中集成了Standardk-ε湍流模型的特点，而Standardk-ε湍流模型本身存在缺陷,该模型在弯曲壁面、弯曲流线等情况下会产生失真.多孔孔板A、B、C的壁面回流区依次增大,所以采用壁面取压方式时,计算得出流出系数平均值与实流实验得出的流出系数平均值之间的相对误差依次减小.
5结语
通过有限体积法数值求解Reynolds平均N-S方程,湍流模型分别用STD模型、SST模型及STD+SST组合模式对3块多孔孔板流量计进行了数值模拟.结果表明:对于中心节流孔与环形排列孔之间距离较小的多孔孔板，SST模型收敛性较好;对于中心节流孔与环形排列的小孔之间距离较大的多孔孔板,SST模型计算结果收敛困难,STD+SST组合模式在保证计算精度的前提下改善了收敛效果.相对STD模型,SST模型更加适合计算多孔孔板流量计的内部流场,计算结果与射流力学中的双股射流理论-致,与实流实验结果误差的最大值为4.2%,并且能反映出不同多孔孔板流出系数线性度的差异.因此，利用该方法计算多孔孔板流场对优化多孔孔板结构具有一定的指导意义，并且对其他具有射流性质的流场仿真具有一定的参考价值.
