平衡电极面电磁流量计在离子膜烧碱工程中应用
发布时间:2021-4-14 08:33:30

[摘要]通过对平衡电极面电磁流量计的测量原理及实际使用情况的介绍,说明了在非金属管道条件下,此流量计也可正确测量,完全解决了困扰传统电磁流量计的电磁干扰问题
  离子膜烧碱工艺是直流电通过离子膜电解食盐水生产烧碱。主要工艺介质是饱和食盐水(NaCI)、烧碱(NaOH)和纯水盐酸(HC)。生产过程中对这些介质的计量和流量控制较多,也很重要。在流量计的选型上,对于那些腐蚀性介质,电磁流量计是我们的首选,它耐腐蚀,压损小,通常我们选择内衬PTFE,并针对不同介质选用不同的金属电极(Ti、TaPb等)。我公司在4万t/a8万t/a离子膜烧碱工程已用过不少电磁流量计。

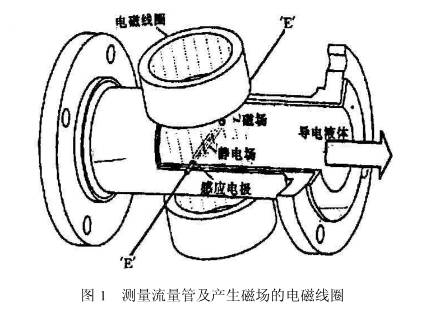

  所有电磁流量计的测量原理都基于法拉第电磁感应定律,如图1电磁线圈产生沿Y轴的磁场,导电的被测液体沿Z轴流动,在x轴方向有一-对测量电极根据法拉第电磁感应定律,两个测量电极间会产生电势差,公式如下:E=KBDV
  其中,E为感应电势,V;K为比例常数;B为磁感应强度,T(特斯拉);D为电极间距(管径),cm;V为导电液体平均流速,cm/s。

  为了得到两个电极间微小的电势差,必须引用一参考值-地电势。在实际应用中,接地问题正是影响电磁流量计测量的关键。
  由于测量管内衬是绝缘的,普通电磁流量计的接地点一般选在入口和出口的法兰处,或者安装特殊的接地环。这种对称式接地,是为了在测量电极的上下游保证静电对称性。
  然而,由于接地点远离测量点,不利于消除电噪声;另外,-般被测液体的电阻值较大而高阻抗的接地回路由于干扰或被测信号的衰减,会产生大量的噪声信号。因此,破坏电磁流量计工作可靠性的根源就在于不正确的接地处理。
  通过.上面的原理介绍,电磁流量计的接地处理是个很重要的问题。在安装过程中接地也是个很头痛的问题。生产烧碱的基本方法是电解食盐水(数百V电压数万A电流),66kV交流降压整流。在装置界区内,对测量仪表的电磁干扰十分严重,各地的地电位也不等。对干扰信号敏感的电磁流量计的接地是必不可少的,而且要接地良好,有一一个良好的接地网。为了避免介质泄漏,造成地面腐蚀,厂房内地面全部做了防腐处理,不允许破坏防腐地面做接地板,接地线不得不就近穿墙到室外接地。在过去的工程中,曾因接地不好造成过仪表失灵和精度不够,只有再次处理接地问题。
  1999年我们在建12万t/a离子膜烧碱工程中,了解到这种平衡电极面全新设计的电磁流量计,避免了接地问题,大大减少施工的麻烦。我们更改了设计型号,选用WFM系列的电磁流量计。
  现在,种全新的专利技术-平衡电极面的应用,完全解决了这些难题,伟业公司的WFM系列电磁流量计所朵用的平衡电极面技术是基于这样一个事实:若测量电极(X轴)旋转90°;与磁场(Y轴)平行处可装一地电极,而不用担心“测量短路”。因此,平衡电极面对平均流速的测量完全被限制在平衡电极面内。即使被测介质的流场产生畸变,经过坐标分解后,测量电极间的感应电势完全与垂直穿过平衡电极面的平均流速成一-线性关系。由于4个电极完全对称,可以完全平衡高阻抗接地回路的影响。朵用简单的信号放大器就可以完全消除噪声信号。
  电磁线圈感应磁场,感应电极和地电极间的关系如图2所示

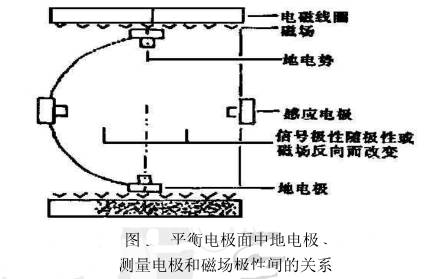

  图3中给出了平衡电极面中地电极测量电极和磁场极性间的关系。在实际的BEP电磁流量计中,由于使用了差动放大器,可以极大地提高输入阻抗和转换精度。
平衡电极面电磁流量计电极测量电极和磁场极性间关系图示

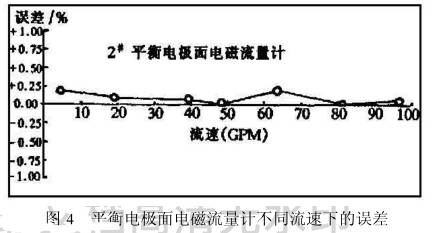

  图4给出平衡电极面电磁流量计不同流速下的误差。
平衡电极面电磁流量计不同流速下的误差图示
  在平衡电极面技术中,所有噪声信号同时被测量电极和接地电极接收到,通过运算电路可以完全消除电噪声。在非金属管道或无直管段的条件下,也可以正确可靠地测量,完全解决了困扰传统流量计的接地干扰问题。
  综上所述,WFM系列电磁流量计采用了平衡电极面,具有如下优点:安装简单,取消了接地环;无直管段要求,可用于非金属管线;完全消除了电噪声,测量灵敏度高(电导率不低于3μs/cm,流速不低于7.62cm),,精度高(t0.5%)
  目前工程已完工,正在试运行,单就电磁流量计而言,安装简单,试运行很正常,测量可靠正确,完全满足生产要求。
