高温液态金属试验电磁流量计三维热工数值模拟
发布时间:2020-12-9 08:29:20

摘要:利用CFD软件FLUENT对高温液态金属试验回路中的电磁流量计三维温度场进行了数值模拟计算,结果表明:若无冷却措施,电磁流量计的局部温度会超过200C;冷却方案下,电磁流量计的整体温度可有效控制在1009C以下,确保了高温液态金属试验回路中电磁流量计的可靠性。
  在未来深空探测领域中,液态金属冷却反应堆可用于提供动力支持,目前各国正在广泛开展这方面的研究"。但在反应堆应用之前需要在地面建立系统级或部件级试验对它进行可行性验证,为此研究人员设计了一套高温液态金属试验回路2],回路中设有电磁流量计来测量液态金属NaK的流量。然而,现阶段设计的电磁流量计中的某些部件无法长期耐受100C以上的高温,为了确保高温液态金属试验回路长周期运行期间电.磁流量计的性能不受高温环境的影响,需要对流量计进行冷却处理。为此,设计人员在高温管道与流量计之间设计了隔热材料和冷却盘管,笔者利用数值模拟技术对电磁流量计进行三维热工计算,以评价其运行可靠性。
1计算模型
1.1几何模型

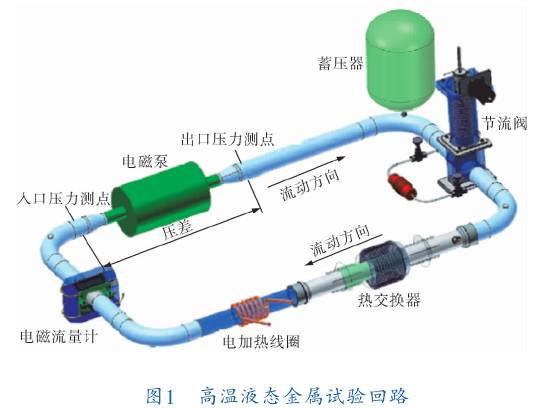

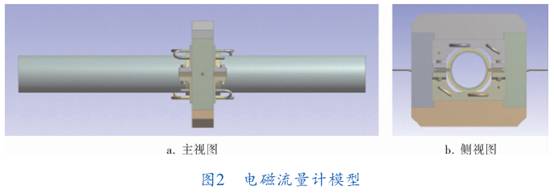

  高温液态金属试验回路如图1所示2,该回路位于一个大的真空室内,电磁流量计(图2)安装在电磁泵和电加热线圈之间的管路上,主要由永磁体、铜导体、隔热材料及冷却盘管等组成。该试验回路中,液态金属NaK的最高试验温度可达500℃。

电磁流量计模型图示
1.2网格划分
  利用GAMBIT软件采取结构化的网格划分方式对电磁流量计三维模型进行网格划分(图3),保证在提高网格质量的同时最大限度地降低网格数目,网格独立性验证后最终使用的网格数目约100万
电磁流量计网格划分图示
1.3计算方法
  通过数值模拟方法3]可以显示并分析流动和传热现象,并可以得到相应过程的最佳设计参数,为试验提供指导,节省了以往试验所需的人力、物力和时间。随着计算机软硬件技术的发展和数值计算方法的日趋成熟,出现了基于现有流动理论的商用计算流体动力学(CFD)软件,为解决实际工程问题(如特殊仪器仪表仿真模拟等)提供了新方法4-101

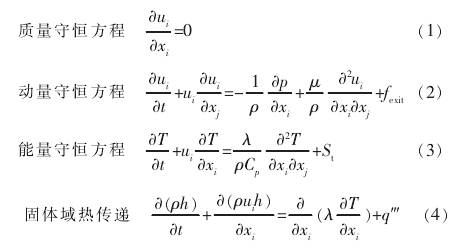

  电磁流量计部件涉及冷却水流动与换热、固体域热传导等控制方程,冷却水可视为不可压缩湍流流动,采用标准k-8模型标准壁面函数方法,得到冷却水流动换热基本控制方程分别如下:

式中Cp--比热容;
?exit一动量守恒方程的广义源项;
h一显焓;
p一流体微元体.上的压力;
q一体积热源;
St一能量源项;
T一温度;
t一时间变量;
u一流体速度;
ρ一密度;
λ一导热系数;
μ一流体黏度;
下角
i、j、k--1、2、3,代表笛卡尔坐标系下的3个方向。
  方程(1)~(4)可使用FLUENT软件在三维网格空间中进行离散求解。
  边界条件主要有热边界和冷却边界两种。其中热边界为液态金属温度,设定为试验时的最高温度500℃(773.15K),外围正对真空室内壁的表面设定为70℃;冷却边界主要有冷却管道内冷却介质的人口温度(设定为30℃/303.15K)和入口流速或流量(约3m/s或0.0375kg/s)。
2计算结果分析
2.1盘管内无冷却时

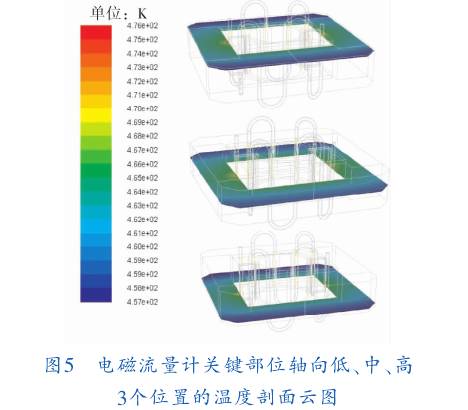

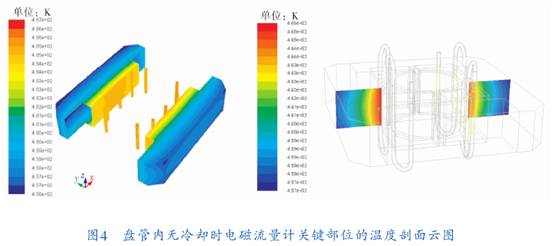

  盘管内无冷却时电磁流量计关键部位的温度剖面云图如图4所示,轴向低、中、高3个位置上的温度剖面云图如图5所示。可以看出,靠近高温液态金属管路外壁一侧的最高温度在200℃左右,故仅靠隔热层是无法满足电磁流量计环境温度低于100℃的要求的。
盘管内无冷却时电磁流量计关键部位的温度剖面图示
电磁流量计关键部位轴向低、中、高三个位置的温度剖面图示
2.2盘管有冷却时

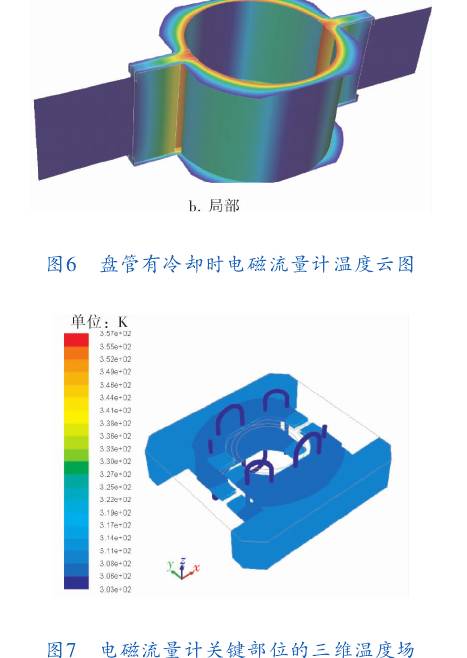

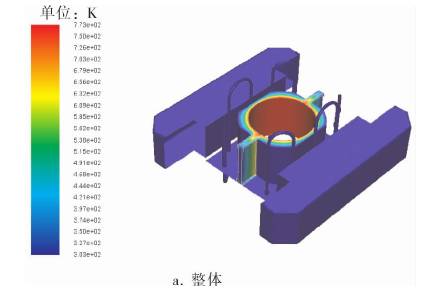

  盘管有冷却时电磁流量计温度云图如图6所示其中最高温度为设定的液态金属温度773.15K。电磁流量计关键部位的三维温度场如图7所示。可以看出,有了盘管内的冷却水,借助.铜导体良好的热导率,可以把电磁流量计的最高温度维持在80℃左右,满足低于100℃的设计要求。

电磁流量计关键部位的三维温度场
3结束语
  笔者以电磁流量计为研究对象,采取符合实际的边界条件,通过数值模拟方法得到了电磁流量计关键结构的温度场,关键部位的最高温度在80℃左右,确保了高温液态金属试验回路长周期运行期间电磁流量计的性能不受高温环境的影.响,保证了运行的可靠性。
