 您现在的位置 > 首页 > 行业新闻 > 气体涡街流量计校准异常值剔除


气体涡街流量计校准异常值剔除
发布时间:2020-11-11 08:12:21

摘要:文章从校准结果符合性判定的角度,简要介绍了格拉布斯准则和符合性判断依据。文章依据JC1029-2007《涡街流量计检定规程》,对气体涡街流量计进行计量性能校准,依据格拉布斯准则剔除异常值,分析了涡街流量计校准结果的主要不确定度来源,并进行分析和评定,结合相关校准数据,给出符合性判定结果。
流量测量是工业质量控制和安全防护的重要保证。作为计量工作者,做好流量计的检校工作,确保流量计的检校质量,使企业依靠数据安排生产,监控工艺和检验成品。做好流量计的量值传递和溯源工作,使法制计量机构更好的服务企业,更好的使企业应对市场竞争。所以流量计的检校工作非常重要,本文依据JJG1029-2007《涡街流量计检定规程》对气体涡街流量计进行校准,依据统计方法剔除异常值,分析和评定了其测量不确定度,并给出了符合性判定。为计量技术员对气体流量计校准的符合性判定提供一些参考意见。
1概述
1.1测量依据:JJC1029-2007《涡街流量计检定规程》。
1.2环境条件:温度:(15~25)C;相对湿度:(30~70)RH;大气压力:(101~102)kPa。
1.3测量标准:钟罩式气体流量标准装置,精度等级为0.5级,可靠程度为90%。
1.4被测对象:涡街流量计,1.5级,测量点75.0m3/h。
1.5测量过程:按照JJG1029-2007的要求,采用瞬时流量比对法,即用夹表器将被测涡街流量计夹在测量管道上,使介质气体流经气体标准装置和被测流量计,计算气体流量标准装置和被检流量计的瞬时流量。
2剔除异常值
对某台涡街流量计在较短时间内,重复性条件下进行10次测量,得到数据如下:74.6、74.5.75.1.73.5、75.0.75.2.74.7.75.1.75.3.74.8。.

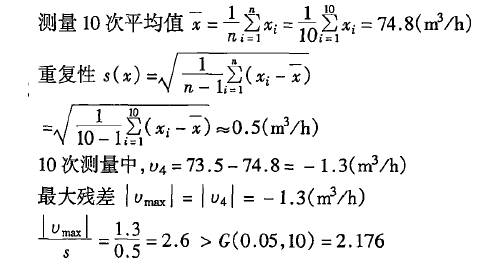

首先运,用格拉布斯准则查看观测列中有无异常值。
格拉布斯准则:,则最大残差|?max|对应的某次测量值xd为异常值。式中α为显著性水平,n为重复测量次数,G(α,n)为格拉布斯临界值,其值可以通过查表得到。

所以观测值中73.5是异常值,应剔除。
剔除后新观测列为74.6、74.5、75.1、75.0、75.2、74.7.75.1.75.3、74.8。
3测量模型及不确定度评定
绝对误差E=q-qs(1)
式中:E--被测流量计的测量误差,m3/h;q-被测涡街流量计瞬时流量示值,m3/h;q,-标准装置瞬时流量示值,m3/h。
由测量过程和公式(1)可知其测量不确定度主要来源于:在重复条件下被测流量计测量重复性引起的不确定度、被检流量计分辨力引人的不确定度标准装置的不确定度和被检表及标准装置处温度、压力差异弓|起的不确定度。

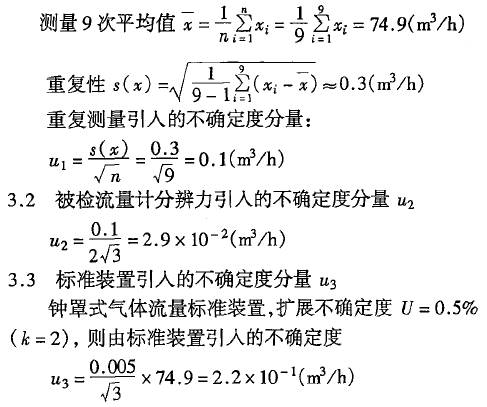

3.1测量重复性引入的不确定度分量u1

3.4被检表和标准装置处温度、压力差异引入的不确定度分量u4
经确认,实验室是恒温室,且被检表和标准装置间距离较短,被检表和标准装置处介质温度、压力基本--致,温度和压力差异导致的不确定度可以不考虑。

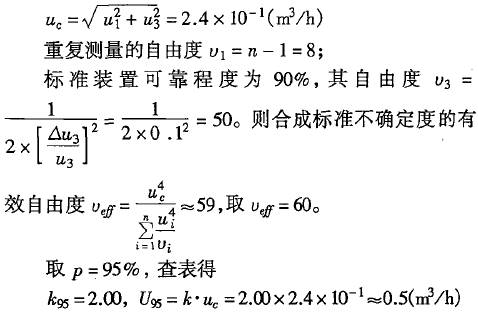

4扩展不确定度的评定
u1,u2中取其大者,合成不确定度.

该涡街流量计示值误差测量结果的扩展不确定度
U95=0.5(m3/h),p=95%,Uqff=60

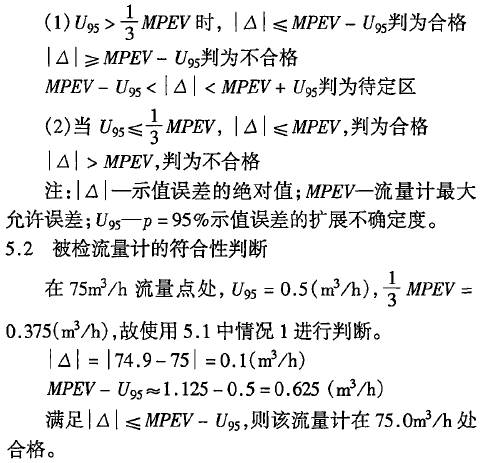

5符合性判断
5.1符合性判断依据
分两种情况:

以上内容源于网络,如有侵权联系即删除!
