[摘要]随着流量计的广泛使用,准确的流量计量,不仅是石化企业贸易结算的依据,也是关系到生产全过程是否安全受控的重要保障。简要叙述涡街流量计原理及主要检定项目,通过对日常检定工作总结,对常见流量计检定中可能出现的故障问题,简述检查及解决方法,保证检定合格的流量计现场使用的准确性、稳定性、可靠性。
1涡街流量计结构及原理

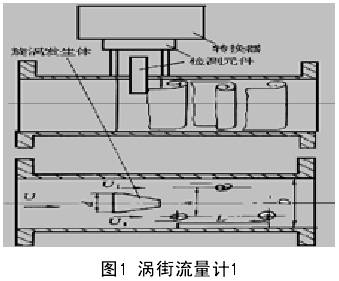

涡街流量计是利用“卡门涡街”原理制造的一种速度式流量仪表。一般由传感器和转换器两部分组成。传感器包括漩涡发生体、检测元件、仪表表体等;转换器包括信号转换器、信号放大电路、接线端子等(图1)

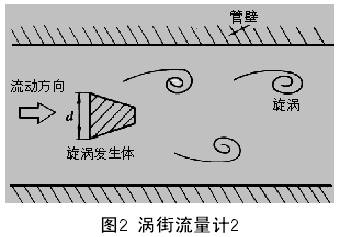

如图2,当涡街流量计进行测量时,当流体经过迎流面插入的非流线性漩涡发生体时,流体在漩涡发生体两侧交替地分离释放.出两列规则的漩涡。已有研究表明,该漩涡分离的频率与介质的流速以及漩涡发生体的尺寸有着内在联系,因此,在漩涡发生体几何尺寸确定的情况下,通过测量漩涡频率便可以测出流体的流速和瞬时流量。
2涡街流量计检定项目
依据1029-2007《涡街流量计》检定规程,对所需检定流量计进行如下检定:
2.1常规外观检查
1)主要检查流量计外观是否良好,有无严重损坏、裂痕及锈蚀等情况。
2)密封面及漩涡发生体应该平整光滑,焊接处无虚焊、脱焊。
3)各连接部分牢固可靠,无松动。流量计显示部分按键完好、防护罩完好、所示数字清晰整齐。
2.2密封性检查
流量计安装在测试管路上,启动程序让气体正常流过,仔细检查保证各连接处无泄漏。取压取温口选择合适,并且无泄漏。
2.3计量性能检定
经密封性检查合格后的流量计按照检定规程要求,在70%~100%的范围内,运行5分钟后开始正式检定。按照输出信号是脉冲信号还是4mA~20mA模拟电流信号,选择相应程序,按照规程要求设定流量点,每点温度、压力、流量稳定后开始检定,一个点最少进行3次。几点检定完成后计算出线性误差和重复性误差。
3检定中常见问题
3.1通电后无流量通过时,表头有信号输出
1)表体、系统未接地或屏蔽接地不良。
2)未用流量计自带专用信号线。
3)附近有大型电机或强电磁干扰源。
检定中经常看到管道内无流量但流量计输出是一个的微弱变化的干扰信号或者一个固定的信号,在实验室环境下,因接地导致这类问题出现的可能性更大,同时工作中也发现类似横河、E+H等厂家--些分体式仪表出现此类问题较多由于未使用专用信号线导致。所以检定前应尽量确保表壳及系统良好接地,且使用专用信号线或者符合替代要求的信号线,同时确保周围无强电磁干扰或通过隔离措施或者抗干扰技术避免此类影响。
3.2无4mA~20mA电流输出
1)表头接线错误。
2)电流放大输出电路损坏。
3)输出方式设置错误。
此类问题首先确定已按照说明书正确接线,并检查表头电子显示菜单,是否正确设置输出方式。在其他方面确定没有出现错误的情况下,更换电流输出电路板或者对损坏元件进行更换。
3.3有流量但无信号输出
1)设置流量点过小,信号微弱无法检测。
2)小流量切除过大或者流量计自动滤波设置不合适。
3)放大输出电路损坏。
4)检测器探头损坏或者检测器与转换器连接线断。
检定中遇到管道内已经有流量,但流量计无任何信号输出的情况。首先检查流量点设置是否按照流量计说明书量程设置流量点,未超过说明书注明的参考流量上下限。检查流量计是否小流量切除过大或者滤波参数设置不合适。有条件通过更换电路板检查是否无输出是因电路板损坏导致,以上检查完成后就可能是由于检测器探头是否损坏或者与转换电路板连线断开导致问题的出现。
3.4输出信号不稳定
1)检查管道内或者流量计内是否有异物。
2)检查检定管路及检定系统有无漏气。
3)流量计接地。
4)流量计电路板设置不合适一一灵敏度设置不合适导致多计、漏计脉冲现象。
检定中出现输出型号不稳定,很可能导致检定结果重复性不好。由于检定所使用的标准装置是严格按照要求建设的,不存在前后直管段不足或者振动强烈的问题。所以在准备开始检定,只需要仔细检查检定管道内部及流量计旋涡发生体上是否附着有.影响流场的异物,同时检查整个检定系统是否有漏气、流量计是否接地,这些都对流量稳定性尤其是小流量稳定性有比较明显的影响。同时,流量计本身输出灵敏度设置不合理,也会导致重复性较差,尽量按照说明书最佳设置该数值。
3.5流量输出示值与实际流量误差较大
1)安装时为严格保证同心度。
2)设置的流量范围与流量计本身不符。
3)流量计本身超差。
流量计检定过程中如果发现误差较大的情况,首先要检查安装时有无较大偏差,流量计检定过程中同心度对结果影响较大,同时要确保检定程序设置的流量范围与流量计本身流量范围一致,避免由于超过测量范围导致误差过大。更多情况下可能是由于仪表系数输入不正确或者系数变化引起误差,可
通过调整仪表系数确保计量准确。通过以上措施,能解决检定中常见的一些问题,但流量计检定可能因为不同装置、不同环境及检定条件,产生新的问题,需要通过更多的实践和总结,更好的完成检定工作。
