摘要:近年来,对V形锥流量计的宣传越来越多，但很多宣传不够科学。为了更好地认识V形锥流量计,以试验数据和原理探讨为依据，从安装所需的前后直管段长度、量程比、压力损失、适用领域等方面对其进行了理性、细致的分析,证实了该产品在生产应用中仍存在许多不足之处。
0引言
　　V形锥流量计(又称内锥流量计、V锥流量计等)是美国McCROMETER公司于20世纪80年代研制推向市场的。由于V形锥流量计独特的结构,决定了其具有优于孔板流量计的一些特点甲,如压力损失较小、安装所需的前后直管段长度较短、测量信号稳定等12])。但是由于V形锥流量计属于非标准节流装置,生产厂家的结构各不相同，现场经验及试验数据尚不够充分，它的性能尚未被完全掌握。结合工作中积累的经验、数据,对V形锥流量计的一-些特点进行了分析,认为无论是使用单位,还是生产单位都应对V形锥流量计有一个理性认识。
1工作原理
　　标准节流装置(如孔板、喷嘴等)的最小流通面是节流件中心的圆孔，流体通过时因流通面积的突然减小而加速,V形锥流量计是在管道中心同轴安装-一个尖圆锥体(前锥体为<90的锐角,后锥体为>90的钝角)。其流通方式由标准节流装置的中心突然收缩式改为管壁收缩式,流体通过V形锥节流件时，进行了二次分配。流体的流动状态由原来的“管道中心流速高、管壁处流速低”逐渐调整为“靠近管壁处流速高、中间流速低”，从而具备流动调整器的效果。

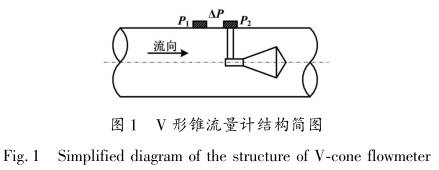

V形锥流量计结构如图1所示。

　　由图1可知,V形锥流量计为“边壁收缩式”节流装置,正压取压孔开在测量管壁上，此处的流体还未通过节流件,负压取压孔开在锥体尾部。由于测量原理同样满足伯努利方程和流体流动连续性方程,所以V形锥流量计与标准节流装置的计算公式--样。其计算公式如下3]:

　　式中:qm为流体的质量流量，kg/h;C为流出系数(经过实流标定可知);ε为可膨胀性系数(对液体ε=1);β=db/D为直径比，其中d,=√D-d2为工作条件下节流件最小截面处的等效流通直径(d为锥体外径,外径),mm;D为工作条件下仪表测量管的内径,mm;△P为从节流件上、下游取压口处测取的差压，kPa;ρ为仪表安装处上游侧工作条件下的流体密度,kg/m3
2对V形锥流量计特点的分析
　　V形锥流量计具有调整流动状态的功能,其压力损失小于孔板(试验也证实了这一点),测量信号比较稳定,量程比较宽,安装所需的前后直管段较短。但通，过近些年来的现场应用发现,对V形锥流量计优点的介绍有些言过其实，应对这些优点进行理性分析。
2.1安装所需的前后直管段长度

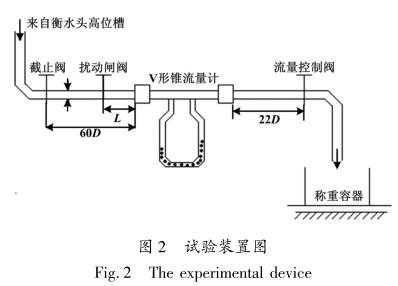

　　V形锥流量计的节流件为锥形结构，当流体通过节流件时,节流件与管壁所形成的环形通道面积逐渐减小,使流体流速加大、静压力降低。流体力学试验证明这种流型可以减小甚至消除漩涡，相当于附加了一个流动调整器。因此,它可以在直管段不够长的情况下,较其他节流装置获得较高的精度,但所需的前后:直管段仍要视具体情况而定,且普遍超过“以偏概全”宣称的前0~3D、后0~1D。印度德里工学院应用力学系学者曾以两台内径D=52mm、等效直径比β分别为0.643和0.77的V形锥流量计为例,对该仪表与上游扰动闸阀V2间相隔3种距离(L为5D、10D、15D)和阀门4种开度下的扰流进行试验。试验介质为油和水，流体来自离地15m的溢流水槽。试验装置和试验数据如图2所示。

　　通过试验可知,当β=0.643、L=5D、阀开度在25%附近变化时,受闸阀影响,流出系数最大,变化约为6%;而当β=0.77、L=5D、阀开度大于25%时,流出系数变化高达8%;当L=10D时，流出系数最大变化也约有1.7%[41。所以这一-试验论证了前置闸阀开度大于25%时,各种开度下当要求较高测量精度时，L=10D尚嫌不足,而不是各种情况下前后直管段均为前0~3D、后0~1D。
　　由此可知,仪表前有10D以上长的直管段才有可能忽略局部阻力件对测量精度的影响。按照GB2624-2006的要求,当β>0.6时,孔板需要长度>40D的前直管段，即便允许0.5%附加误差时,所需的前直管段也要>13D。喷嘴所需的前直管段较孔板短,但长度至少也要>18D,与之相比,V形锥流量计可以显著缩短直管段长度。另外，选择合适的β值可以用较短的直管段长度克服阻流件对流出系数的影响。通过试验证明,当V形锥流量计直径比β值选择0.65左右时,维持流出系数不变所需的直管段长度最短。
　　无论在何种工作条件下，所需的前后直管段分别为0~3D和0~1D,甚至不需要前后直管段的宣传是不科学的,安装前需预留足够长的前后直管段。
2.2量程比和测量精度讨论

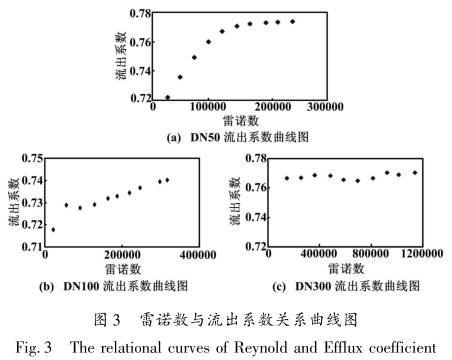

　　在对V形锥流量计的宣传中宣称其测量范围为10:1,甚至更宽,重复性0.1%,不确定度0.5%,并提供了几个口径的雷诺数与流出系数曲线图,如图3所示。在保证流出系数不变(即保证线性度)的情况下,V形锥流量计的测量范围并未达到10:1,除去小雷诺数的点超差,剩下的也只有4倍的范围度。在机械工业第十三计量测试中心站对DN50、DN100和DN300这3种口径20台V形锥流量计分别做了试验。试验曲线如图3所示。

从图3可以得出以下结论
①3种口径的流量计在量程比10:1的范围下均没有做到流出系数不确定度0.5%
②流出系数是随着雷诺数变化的，它们之间并不是简单的线性关系,按照JJG640差压式流量计检定规程,在实流检定时只需计算出每个测量点流出系数的重复性,而不用计算整个测量范围内流出系数的线性度,流出系数的不确定度是采用测量范围内重复性最大的测量点来计算的。现场使用V形锥流量计时，如果只是简单地采用流量范围内流出系数的平均值来计量是不够科学的,必定会带来较大的测量误差。另外要想做到在10:1的测量范围内达到0.5%的测量精度,需要对流出系数进行分段线性化补偿,并且要配用精度GAP、适当量程的差压变送器。
③V形锥流量计不适用于DN50以下口径。因为口径越小，加工难度越大,不易保证加工精度;另外口径越小，流出系数的离散性越大，所以V形锥流量计的适用口径范围应为DN100~600。在这个口径范围内，节流件易于保证加工精度,也便于做到实流检定,保证测量精度。
④节流装置的测量范围一般为(4~5):1,V形锥流量计具有流动调整的功能,流体通过节流件时产生的漩涡小，流动较孔板稳定。尤其在测量小流量时，稳定性尤为突出，在流量上限相近的情况下,流量下限比孔板低。所以在保证测量上限不变的情况下,尽量降低流量测量下限,并且配用可变量程的智能差压变送器是可以提高测量范围度的。这也是宣称V形锥流量计量程比能达到10:1甚至更宽的原因。
2.3节能效果分析
　　V形锥流量计的结构具有改善流动方向的作用,这种流动在流体力学试验中证明可以减小甚至消除漩涡[5]。其节流件没有锐利的缘口,与孔板类节流装置相比具有减小压损、节能的效果。但通过试验证实,其永久压力损失仅比孔板稍低，所以V形锥流量计并不是最理想的节能型差压式流量仪表。
2.4适用领域分析
　　与孔板类节流装置相比,V形锥流量计为“边壁收缩式”结构。当测量脏物介质时,脏污不会堆积在节流件附近,但由于负压取压口开在锥体尾部，管线较长且有拐角，这里是脏污易积聚的区域,杂质很容易进人负压取压管内部造成堵塞。当测量蒸汽介质时，停气检修时管道底部会存有积水。恢复通气后，在压力的推动下，水的波动很容易导致管道的振动。流量较大时,管道振动剧烈甚至损坏节流件造成生产事故。当测量气体介质时,由于在锥体的下游产生的是高频低幅并成对称分布的小漩涡，信号噪声非常低。在低流量、低差压的情况下,V型锥流量计仍能保证较高的测量精度和稳定性,因此特别适合于低密度、低流速气体的测量。
　　通过以上分析可知,V形锥流量计适合对低流速液体介质、低密度、低流速气体介质和低流速的蒸汽流量计量,而不适宜于测量较为脏污的介质和高流速流体介质。
2.5流出系数与可膨胀性系数研究

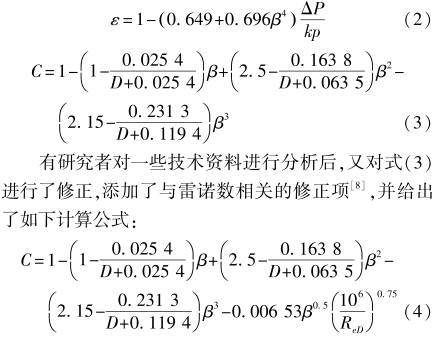

　　V形锥流量计同样遵循伯努利方程和流体连续性方程，所以在测量不可压缩流体时,流出系数仍可按式(1)通过实流标定得到,因V形锥流量计为非标准节流装置。当测量可压缩流体时,一般采用雷诺数相等的原理,在气体试验室或水流量试验室标定出流出系数。由于各种测量介质的物性不同,采用与测量介.质不同的介质进行实流标定时往往忽略了可膨胀性系数对流出系数的影响。MeCROMETER公司分别给出了V形锥流量计的可膨胀性系数ε和流出系数C的计算公式7-8]

3结束语
　　从安装所需的前后直管段长度、量程比、压力损失和适用领域等方面,对厂家所宣传的V形锥流量计的优点做了理性、细致的分析,希望能够引起注意，在选用V形锥流量计时--定要权衡其利弊,不要盲目使用。
