常见两款流量计口径选型
发布时间:2019-09-03

  液体是四大物质形态之一。它是没有确定的形状,往往受容器影响。但它的体积在压力及温度不变的环境下,是固定不变的。此外,液体对容器的边施加压力和其他物态一样。这压力传送往四面八方,不但没有减少反而与深度一起增加(水越深,水压越大的原因)。流量计不是选择口径,是先知道口径,参数,再确定流量计。
如何正确选择合适口径的流量计呢?
1、电磁流量计
  电磁流量计主要用于测量封闭管道内导电性的液体的体积流量,电磁流量计规定流体的最小流速不低于0.5m/s,正常在2~4m/s,最高不高于8m/s,因此我们在选择电磁流量计的口径时要充分考虑到在保证电磁流量计的测量精度下,选择合适的管道尺寸。
(1)选择传感器的口径与连接的工艺管道口径相同
  传感器通常选用与工艺管道相同的口径,这样安装方便。但它的前提是管内流体的流速应在常用范围内。一般工业用电磁流量计的满量程流速范围为1~4m/s,可按不同的测量对象选择。
  例如:测洁净水时,经济流速是1.5-3m/s,测易结晶的溶液时,应适当地提高流速,3-4m/s为宜,起到自清扫,防止粘附沉积等作用,测矿浆等磨耗性流体时,应适当降低流速,1-2m/s为宜,以降低对内衬和电极的磨损。实际应用很少超过7m/s,超过10m/s则更为罕见。

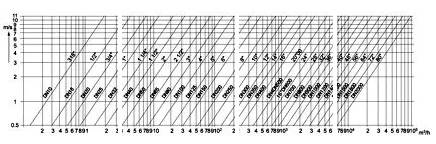

流量、流速与口径三者关系请见下图:

(2)选择传感器的口径与连接的工艺管道口径不相同
这种选择适用以下几种情况:
A、管道内的流速偏低,工艺流量又较稳定,为满足仪表对流速范围的要求,在仪表部分局部提高流速选择传感器口径小于工艺管道口径,在传感器的前后加接异径管;
B、从价格上考虑,对于大口径电磁流量计,口径越大,价格越高。对管道内流速偏低,工艺参数稳定的情况,可选用口径较小的传感器,这不仅可使仪表运行在较好的工作状态下,还可降低仪表费用。
(3)加装异径管应注意的问题
A、异径管锥角的选择
  为了在安装异径管后不过多影响流速的分布,不影响电磁流量计的精度,要求异径管的中心锥角 α不大于15°,越小越好。这样可把异径管视为直管段的一部分。
B、加装异径管会产生压力损失 ( 该压力损失不影响电磁流量计的测量 )总的压力损失由三部分组成:

总的压力损失为:△P=0.01(△P1+△P2+△P3)

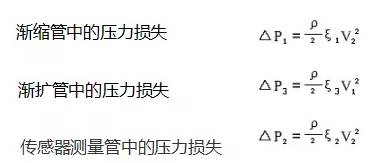

式中:ρ是介质密度,单位是kg/m3
    ξ1 ξ3 是分别为渐缩管的、渐扩管的与雷诺数有关的系数???
    ξ2 = 0.02 是传感器测量管的系数
    V1、V2 分别是工艺管道,传感器测量管中的流速,单位为m/s

  说明:安装异径管带来的压力损失,并不影响电磁流量计的测量。此处加以公式说明,是考虑到客户可能要采集下游管道的压力信号。
2、涡街流量计
涡街流量计口径选型方法:
(1)涡街流量计公称通径不同,其测量范围不同,每一种通径其测量范围又随着被测介质的种类和温度、压力的变化而变化。
(2)选择涡街流量计口径时不应该按管道口径直接选择同口径的流量计,而应使实际瞬时流量与该口径的流量范围相匹配。
(3)涡街流量计选择合适的口径是为了解决目前的计量,在流量合适的情况下,兼顾到后期流量增大的情况;而不是相反,只考虑以后流量可能增大,而不顾现在有可能流量较小。
测量饱和蒸汽时,确定工况温度与压力二者之一和大致流量范围,便可通过查表法确定涡街流量计公称通径;
测量过热蒸汽时,确定工况温度和压力,通过查表法确定其密度,通过此密度和大致流量范围,利用查表法确定涡街流量计公称通径;
测量气体和液体时,首先确定介质在工况下大致流量范围,就可通过查表法确定涡街流量计公称通径;
(4)不能按照工艺管径来选择涡街流量计口径

涡街流量计出厂时已经进行调试已和标定,且每台仪表的流量系数是不相同的。故在选型时应根据厂家提供的流量范围来决定仪表口径,当所测介质工况与厂家提供的条件不符时,尤其是介质密度和黏度不符时影响较大;应通过计算先确定下限流量,再确定上限流量,然后再确定仪表口径,而不能以工艺管径来选定涡街流量计口径。还有一些人为因素也是不可忽视的,如:工艺把管道选择太大了,而实际流量却很小;或者生产规模变小了,而使流量减小;如果涡街流量计测量的是总管流量,但总管后分支管道过多,而分支管道又是间隙生产和轮换生产,这样实际流量并不太大,以上原因都会出现工艺管径过大,而管道中介质实际流量较小,造成涡街流量计在小流量时无反应或测量误差增大等问题。

本文涡街流量计,江苏省苏科仪表有限公司为您提供,转载请注明出处!!
