涡街流量计在流量测量中的运用
发布时间:2018-09-13

摘 要:介绍了涡街流量计的原理、结构、特点,分析了其投用及日常维护过程中需要注意的问题。由于涡街流量计电路先进、功耗微低、量程比宽、结构简单等特点,实现了测量流量的智能化、标准化、系列化。
1涡街流量计工作原理
  管道内如果流体不流动将不会形成旋涡,一旦流体开始流动并达到一定的流速,将在挡体下游逐渐形成旋涡,这些旋涡在挡体两侧交替分开,并由流体带走。在挡体的下游形成高压和低压区,从而出现了被称为”卡门涡街”的现象。这些压差与通过旋涡的频率完全匹配,并由机械传感器精确测量。两个旋涡之间的距离与流体的特定体积相对应。因此,对通过的旋涡进行计数可计算总的流量,流速越高测得流体的频率就越高。
2涡街流量计的结构
  每个涡街流量计都有一个挡体安装在管道中央,该挡体是干扰流体的障碍物,挡体下游是一个用于记录流动流体所产生最轻微压差的机械传感器。传感器中增加温度传感器来增加功能,此类配置加上内置流量计算仪可计算随温度变化的质量流量和体积流量。

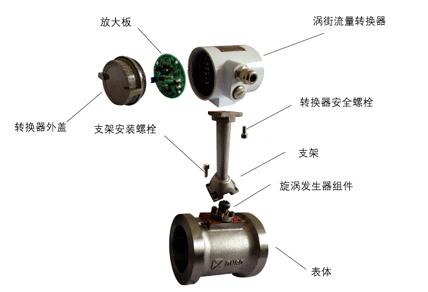

涡街流量计结构图示
3涡街流量计特点
1)检测传感器不直接接触被测介质,性能稳定,可靠性高,能够长期运行 ;
2)压力损失较小,量程范围大,精度高 ;
3)智能涡街流量计一体化安装、维护更方便,能现场显示瞬时流量和累计流量及被测介质系数 ;
4)微功耗双电源设计,内部参数永久保存,更节能。
4涡街流量计的应用
  涡街流量计在我厂广泛测量多种流体,可以用于含分散、均匀的微小气泡的抽余油、拔头油、汽油 ;可以用于互不溶解的苯、水两组分流体。涡街流量计检测元件灵敏度高,容易受到污物、有害物质、颗粒物的影响,这些介质还会对旋涡发生体产生磨损,所以被测介质应洁净、无颗粒。
  涡街流量计在我厂常减压和重整装置用的比较多,主要测量管线进出油量、气量和水量。涡街流量计在具体使用时都需要设定内部参数,主要设置 :①对应口径的仪表系数。②介质的设定及补偿方式的设定。③小信号的切除。④如果有电流输出还需要设定最大电流所对应的流量值。
  涡街流量计不需要伴热保温,不受流体重度、温度、压力、和黏度等影响,不易泄露,没有流动死区、免维护。所以采用涡街流量计完全可以满足计量工况要求,有较高精确度和稳定性。
5安装注意事项及维护
  涡街流量计可以安装在室内或室外,尽量避开振动源。在传感器与转换器之间采用屏蔽电缆或低噪声电缆连接。如果安装在地井,应选用涎水型传感器,防止被水淹没。涡街流量计可以水平、垂直或倾斜安装在管道上,介质必须充满管道。在一些应用中,速度太低以致无法形成可检测的旋涡,然而可以通过缩径的涡街流量计来增加速度,所以传感器的上、下游应配置一定长度的直管段,该变动不会影响测量精度。但测量液体和气体时,安装在管线的高处,是为了防止产生气泡和冷凝液。
涡街流量计日常维护方法 :①投运前要先确定接线无误、接地良好后方可送电,然后进行仪表系数的设定。②检修期间对涡街流量计进行清洗、检查和复校。③平时检查仪表显示状况。④及时检查过滤器畅通与否,否则,会严重降低流量。
6结束语
  涡街流量计相比于质量式、电磁式、容积式等流量计,安装、运行、维护费更低,是一种既经济又实用的流量计。插入式涡街流量计安装维护更方便,被广泛使用。
